YX65-418型直立锁缝大小头扇形板一次成型辊式冷轧成型机简介
время:2012-09-26
直立锁缝式系统金属成型薄板已成为钢结构建筑业的主要建筑材料，它广泛应用于各种大型公共建筑，如机场的航站楼、火车站的候车大厅、体育场馆、会展中心等。这些公共设施都是大中城市对外交流的窗口，又是城市的一面镜子，代表着城市的形象工程。这是社会发展的需求，人们对建筑造型美观提出了更高的要求，既要体现建筑造型美观，又要体现地方城市文化特色，也要体现节能环保，满足人们对二个文明建设的需求。因此，各式各样复杂造型的新型建筑，如扇形结构屋面的建筑相继出现。典型的建筑有淄博体育中心、澳洲奥林匹克公园等户外圆形建筑设施。根据市场需求，2009年，我司研发制造了YX65-418型直立锁缝大小头扇形板一次成型辊式冷轧成型机。

                            淄博体育中心图例                                                 澳洲奥林匹克公园图例

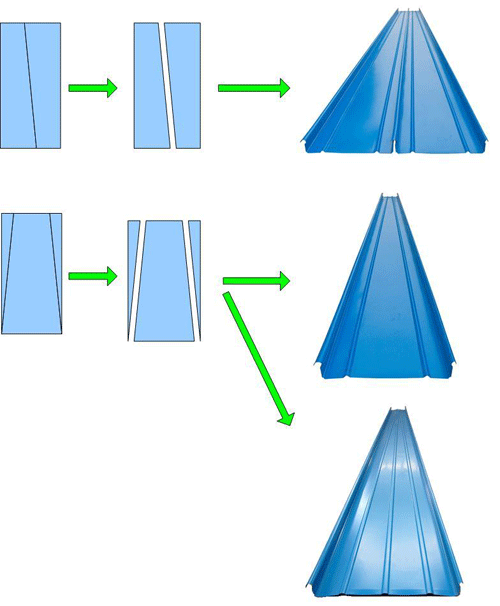

该设备核心技术是：通过摆动大小头可移动单边机组的纵向角度来实现大小头一次成型。其技术为可移动成型架体底板，通过滑块连接能在线性导轨上自由滑动，通过同步丝杆电机驱动以实现大小头板型成型的目的；同时大小头纵向分条装置将完成对大小头板料同步分条功能，带电机驱动的电动横向拉剪装置将完成对板料的快速定长剪功能。



该设备创新点：
①大小头主机一次成型速度达12m/min，是常规机组4~6倍，成型速度快、生产效率高；
②在6m成型主机上安装三套计数装置，控制运行情况及数据传输，能实现3m板材的成型；
③采用西门子最新的SIMOTION运动控制系统，将逻辑控制、运动控制（定位、同步等）、工艺控制（压力、温度等）集成一体，具有结构紧凑、控制方便、功能强大、自动化程度高等特点。

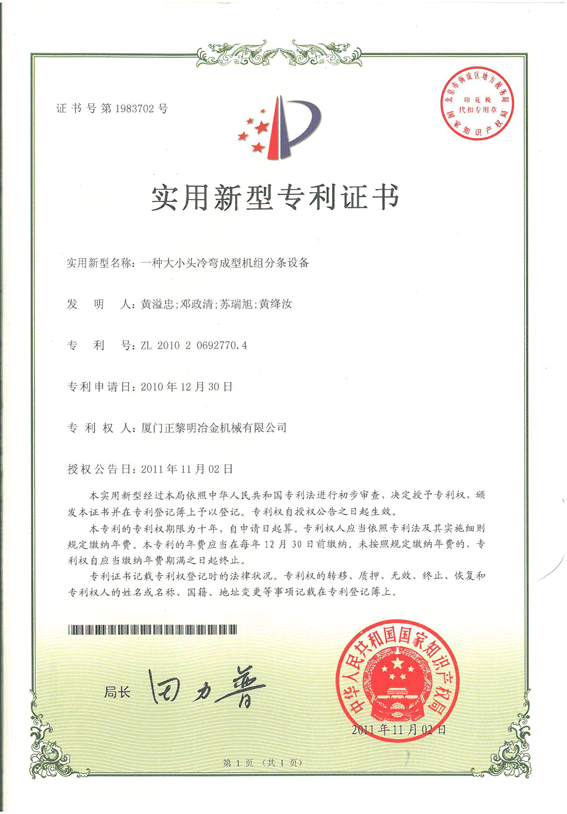

“一种大小头冷弯成型机组分条设备”，已获国家知识产权局授予的实用新型专利，专利号为：ZL201020692770.4
